DR5088RC - Allgemeine Produktinformationen

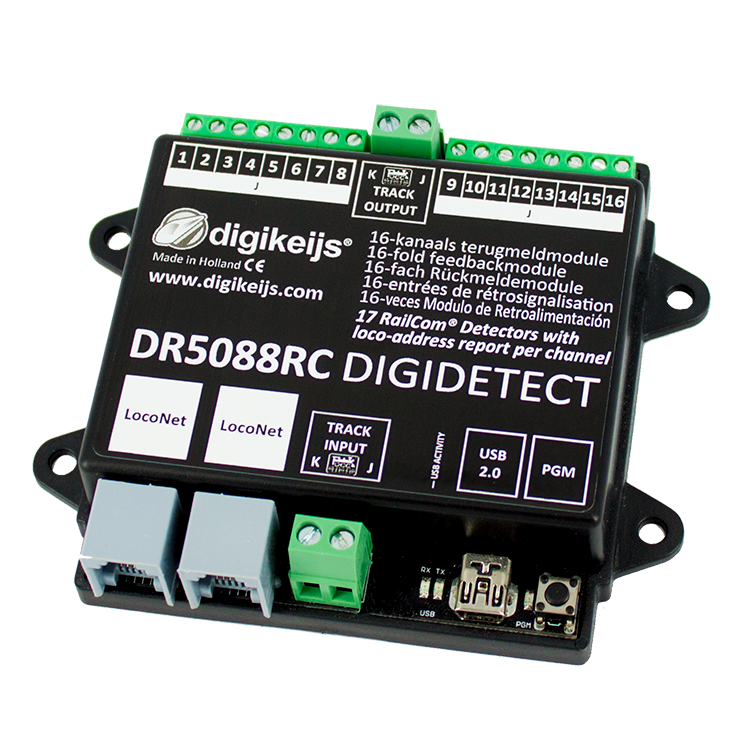

dr5088rc:dr5088rc.png Der DR5088RC ist ein Railcom®-Detektor mit Fahrtrichtungsdetektion über LocoNet®. Der DR5088RC besitzt 16 vollwertige Railcom®-Detektoren. Außerdem ist er mit einem zusätzlichen globalen Detektor ausgestattet.

Alle Railcom®-Informationen werden über den LocoNet® Bus an die Zentrale weitergeleitet. Die Moduleinstellungen können über die online verfügbare Konfigurationssoftware einfach programmiert und verändert werden. Außerdem können die Einstellungen über LNCVs vorgenommen werden. Dazu muss der DR5088RC über LocoNet® mit der Zentrale verbunden sein


Technische Daten

Beschreibung Spezifikation
Protokoll DCC
Addressbereich Maximal 2048
Belastbarkeit Detektoren 1-16 max. 3 Ampere
Belastbarkeit Globale Detektor max. 4,5 Ampere
Empfindlichkeit normaler Besetztmelder (Stromfühler) 10 - 15mA
Spannungsversorgung erfolgt über den TRACK INPUT
Verbindungen LocoNet T® (bis zu 120 Module mit 17 Eingängen)
TRACK INPUT (mindestens 15 Volt Gleisspannung erforderlich!!! Maximal 20 Volt Gleisspannung)
USB (LocoNet® und XpressNet-USB 3.6)

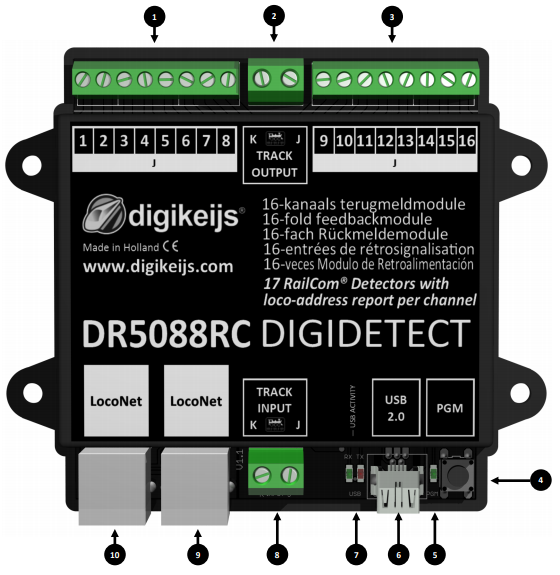

Hardware Übersicht


  1. Anschuss Railcom® Detektor 1 bis 8
  2. Anschuss Railcom® Globaler Detektor
  3. Anschluss Railcom® Detektor 9 bis16
  4. Moduladresse Programmierknopf
  5. Modul LED Anzeige
    1. Standardblinken: Modul wird mit Spannung versorgt und ist am LocoNet® angeschlossen
    2. Kurzes Blinken / lang an: Modul bereit zum empfangen der Moduladresse.
  6. USB 2.0 Anschluss
  7. USB Aktivität
    1. LED grün: RX
    2. LED rot: TX
  8. Gleisspannungseingang
  9. LocoNet® Anschluss
  10. LocoNet® Anschluss

LNCV Werte

LNCV Beschreibung Bereich Default
0 Modul-Adresse 1-9999 1
1 Firmware-Version - -
3 LocoNet Report Richtung 0-2 0
4 Konfiguration
5 Wartezeit nach dem Einschalten (ms) 0-8000 1000
6 Anzahl der Anwesenheitserkennungen 5-31 15
7 Polaritätserkennung 1-7 2
8 Verzögerung der Polaritätserkennung (ms) 15-2000 250
9 Multiplexerschaltzeit (ms) 5-100 33
100 Schnelles Setup der Rückmeldeadressen mit automatischer Nummerierung 1-2048 1
101-117 Rückmeldeadresse pro Eingang (101-117 = normalerRückmelder 1-16) 1-2048 1
200 Schnelles Setup für Blockadressen mit automatischer Nummerierung 1-2048 1
201-217 Blockadresse pro Eingang (201-217 = Detektor 1-16) 1-2048 1
300 Schnelles Setup für die Ausschaltverzögerungaller Detektoren 150-1200 750
301-317 Ausschaltverzögerung (301-317 = Detektor 1-16) 150-2000 750
400 Schnelles Setup zum invertieren der Richtungserkennung aller Detektoren 0-1 0
401-417 Richtungserkennung invertieren(401-417 = Detektor 1-16) 0-1 0
