dr5052-m

DR5052-M

Dar DR5052-M Adapter wird zum Anschluss einer Märklin® Drehscheibe am DR5052 in der Basic, Basic-Plus und Profi Version benötigt.

Link zum DR5052-M

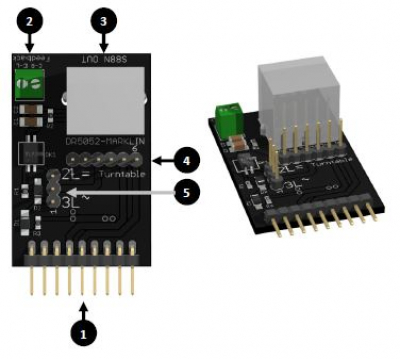

Hardware Übersicht DR5052-M


  1. Stiftleiste zum Anschluss am DR5052
  2. L R Anschluss für Messspannung Gleisanschlüsse
  3. S88N OUT Anschluss
    Anschluss zum Rückmeldemodul, Bühnengleis Belegtmeldung
  4. Stiftleiste zum Anschluss der Drehscheibe
  5. Jumper zur Festlegung ob 2-Leiter oder 3-Leiter Drehscheibe
