DR5000 in WinDigipet einbinden

Die Einbindung der DR5000 in WinDigipet ist sehr einfach und ist in wenigen Sekunden erledigt.

  • Datei → Systemeinstellungen aufrufen
  • Die DR5000 im Menü Digitalsystem Typ auswählen
  • Nun muss man sich Gedanken machen wie man die DR5000 mit dem PC verbinden möchte. Es gibt zwei Möglichkeiten USB oder über LAN.

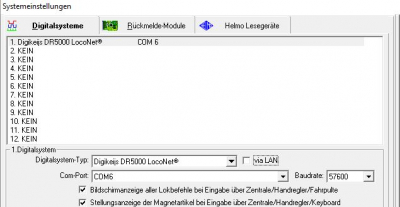

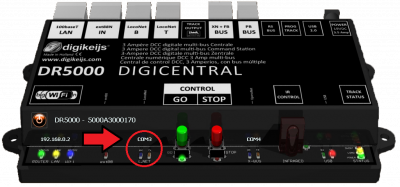

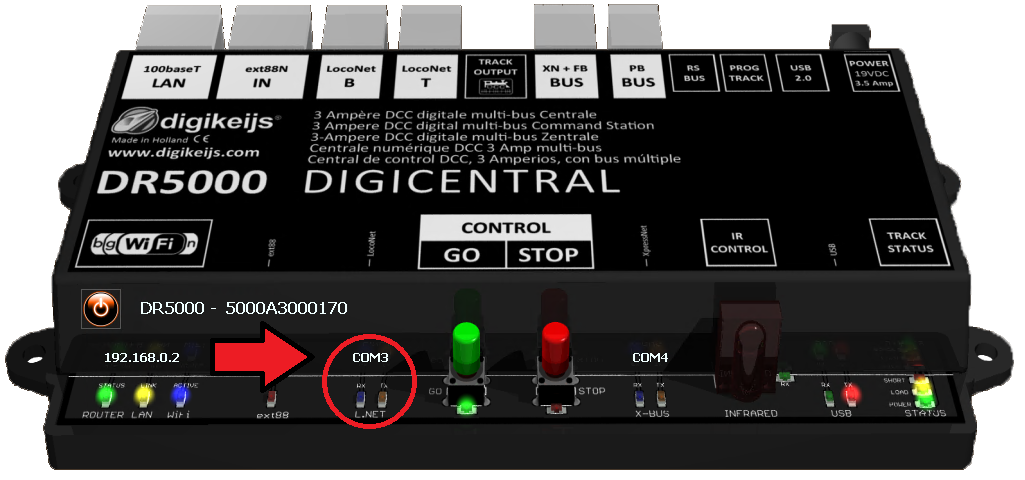

  • Wenn USB gewählt wird muss nur die USB Schnittstelle der DR5000 eingegeben werden. Die Baudrate sollte auf 57600 gestellt werden.

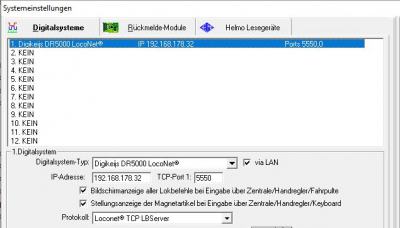

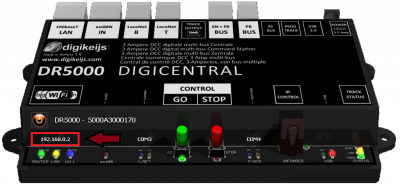

  • Wenn LAN gewählt wird muss der Haken „via LAN“ gesetzt werden und die IP Adresse der DR5000 eingestellt werden. Im Protokoll sollte „Loconet over TCP/IP LBServer“ gewählt werden.




  • Die beiden Haken für Bildschirmanzeige aller Lokbefehle und Stellungsanzeige aller Magnetartikel sollte ebenfalls gesetzt werden, egal welche der Verbindungsarten gewählt wurde.
  • Die Einstellungen mit Speichern und Schließen übernehmen.

Mehr Infos: WinDigipet Forum
